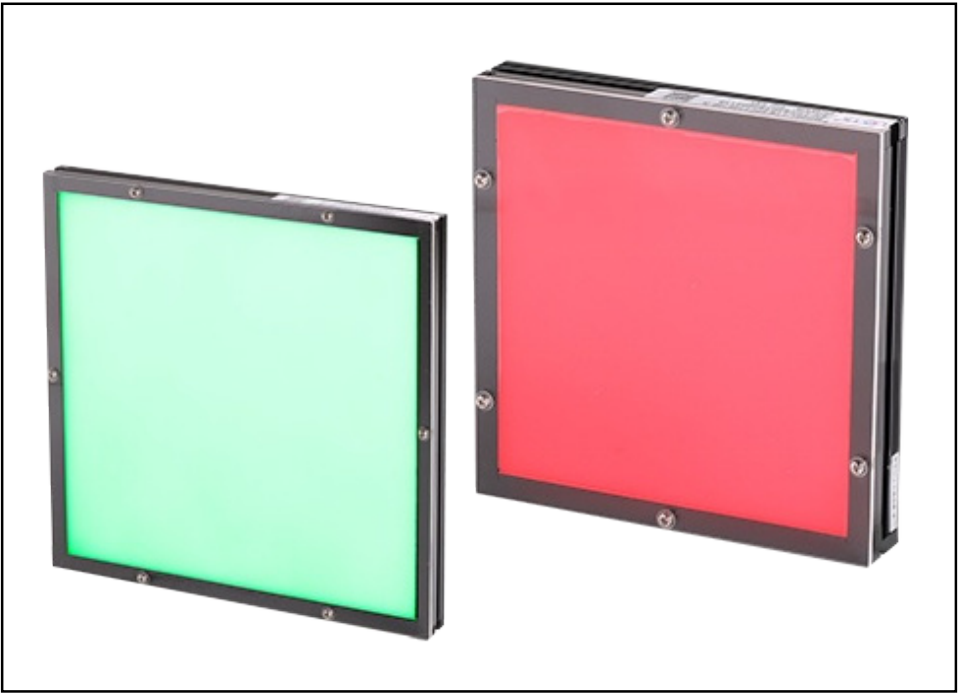

底部背光源 NCEL 系列
大幅面均匀照明，主要用于透视轮廓成像
NCEL系列LED发光面尺寸、外形尺寸可自由定制，方便安装。客制化各式尺寸及配件，薄化及轻化设计，容易安装到任何需要的位置。
核心优势

纤巧的晶片嵌制式，大幅节省空间。
贴片式LED设于紧贴发光面下的位置，提供较边缘方式背光照明及更高的光亮度。
亮度更高，尺寸款式最丰富、绝佳散热设计，寿命更长。

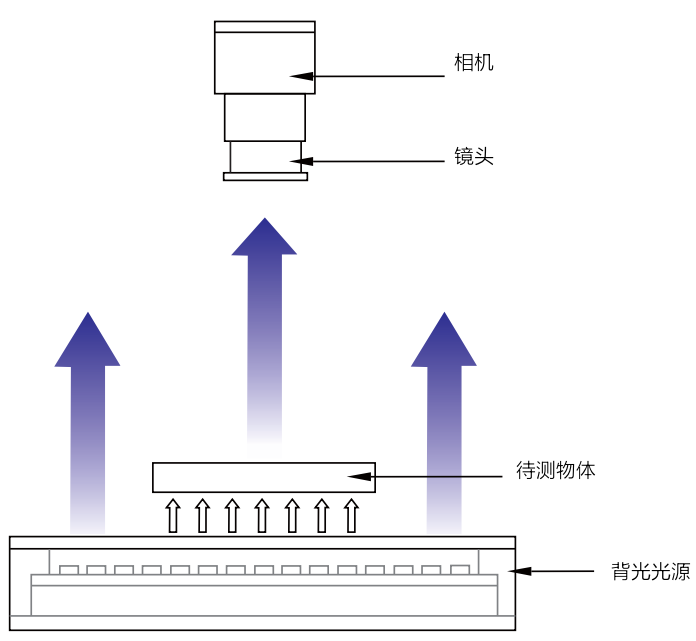

光路图

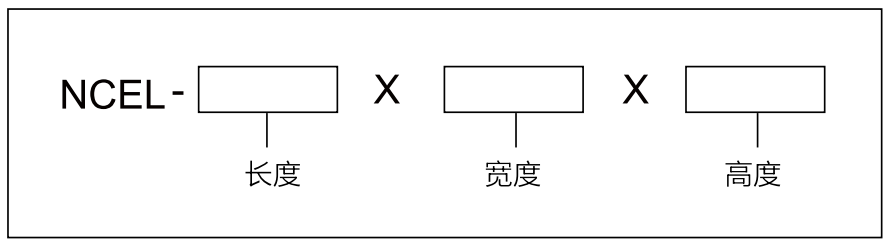

型号代码说明

应用领域
◆ 透视尺寸测量
◆ 大面积电路板元器件检测与识别
◆ 名片污点检测
◆ 轮廓检测

应用案例
实现了更高一级的高亮度
实现了更高一级的高亮度平面光源。适用于高速生产线的检测。

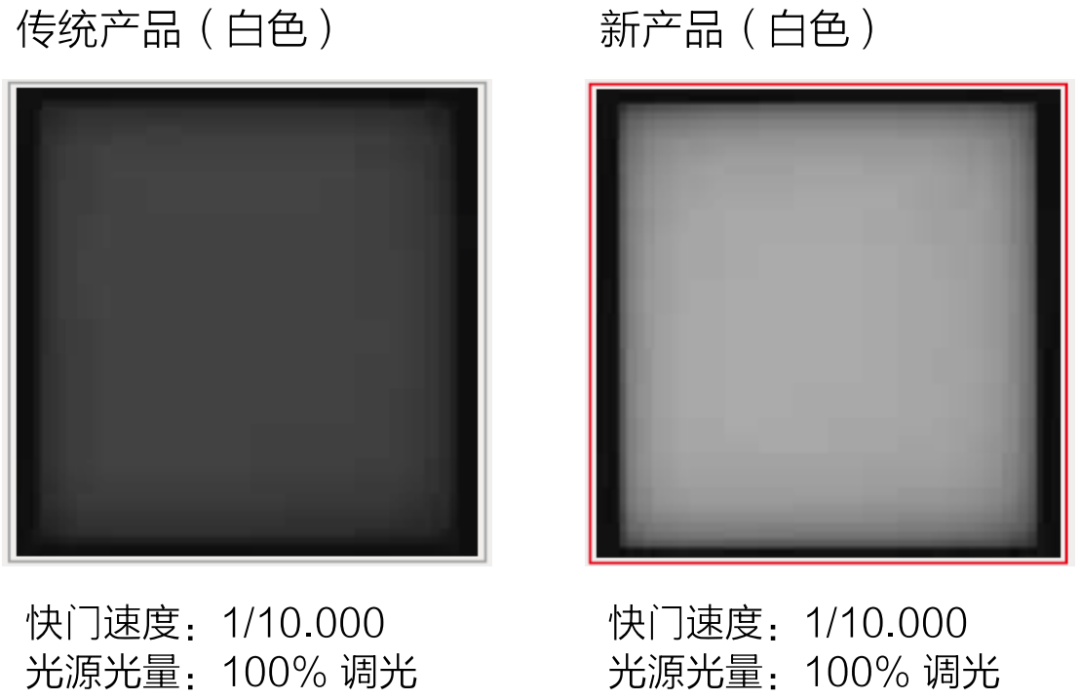

实现大幅度超越传统产品的亮度输出

可根据环境自由安装

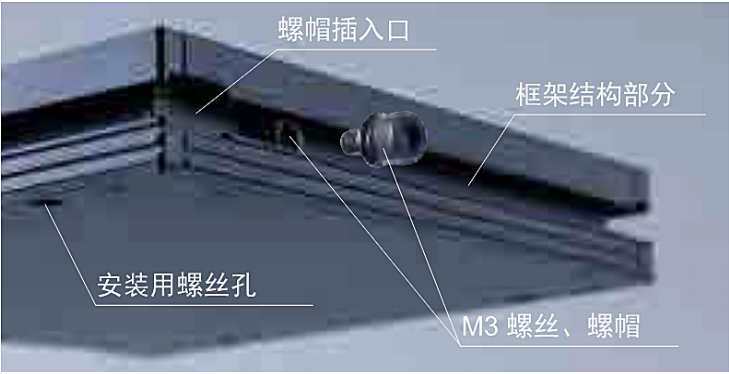

采用框架结构的安装方式。除了侧面以外，主体底面部分也加工有安装用螺丝孔。

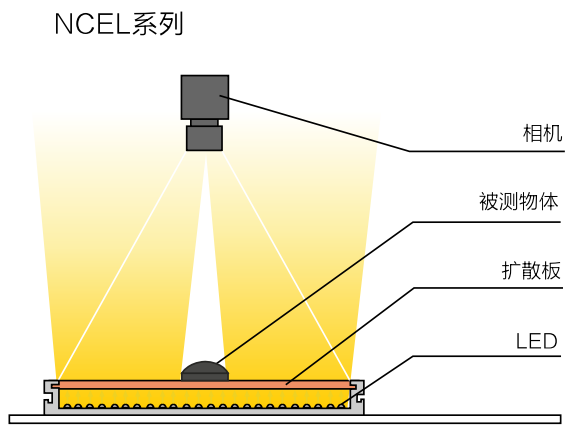

构成例
以平坦的形状实现高输出。使LED照射光穿过扩散板，从被测物体背面进行照射。

成像实例：塑料瓶的液面成像

成像实例：电子零件的外观成像

成像实例：药品（独立包装）的外观成像

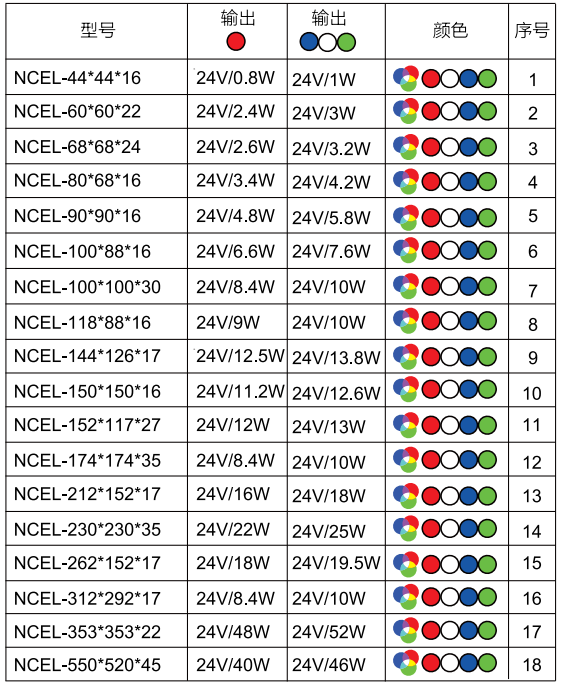

参数表

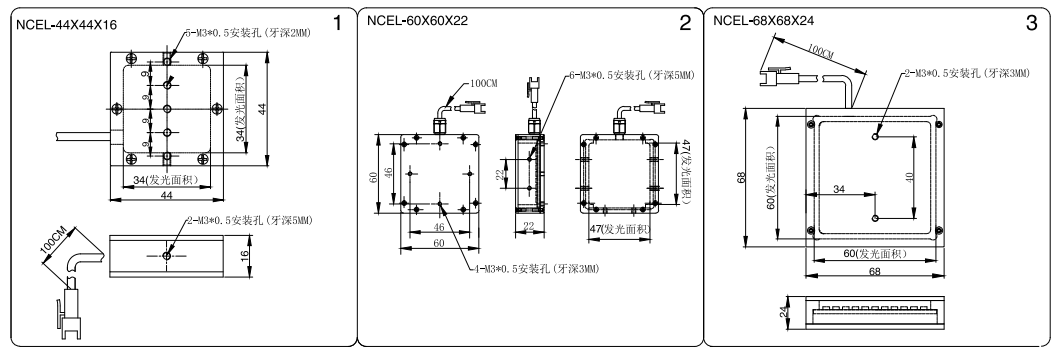

尺寸图(mm)
