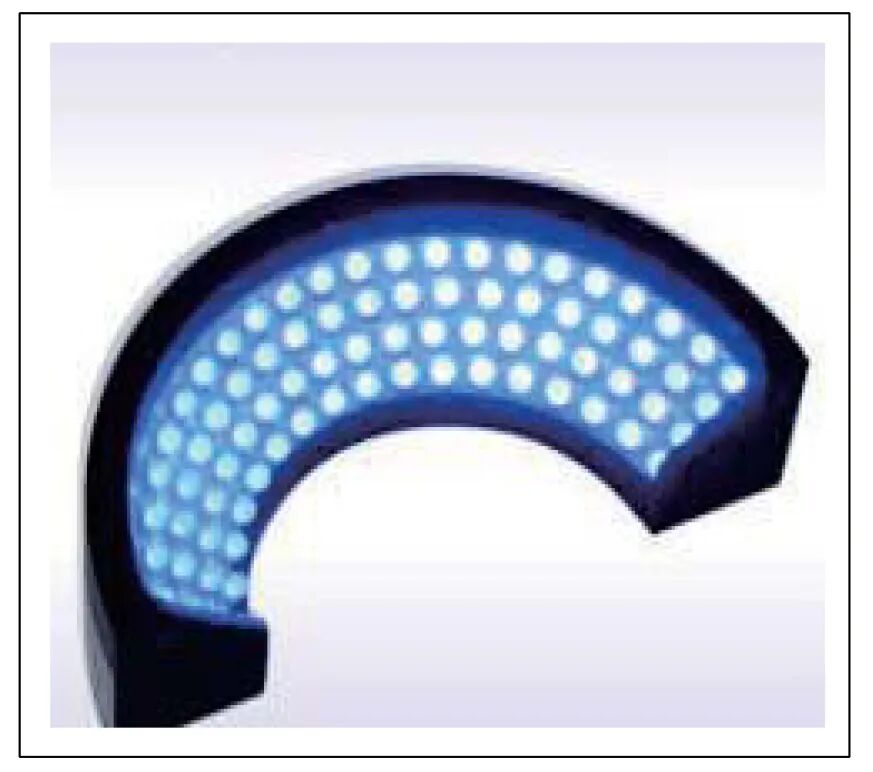

半圆形光源NWRL系列

特殊的半圆形状，适用于各种弧形轮廓的工件

NWＲL系列 特殊的形状设计，为弧形的工件提供相对应的打光，形成直供角度的光路照明，根据情况可单个或多个使用，或者和条形组成椭圆形。

核心优势

光源圆弧角度可定制，组合的形状更容易接近工件的形状。与条形光组合角度更任意。

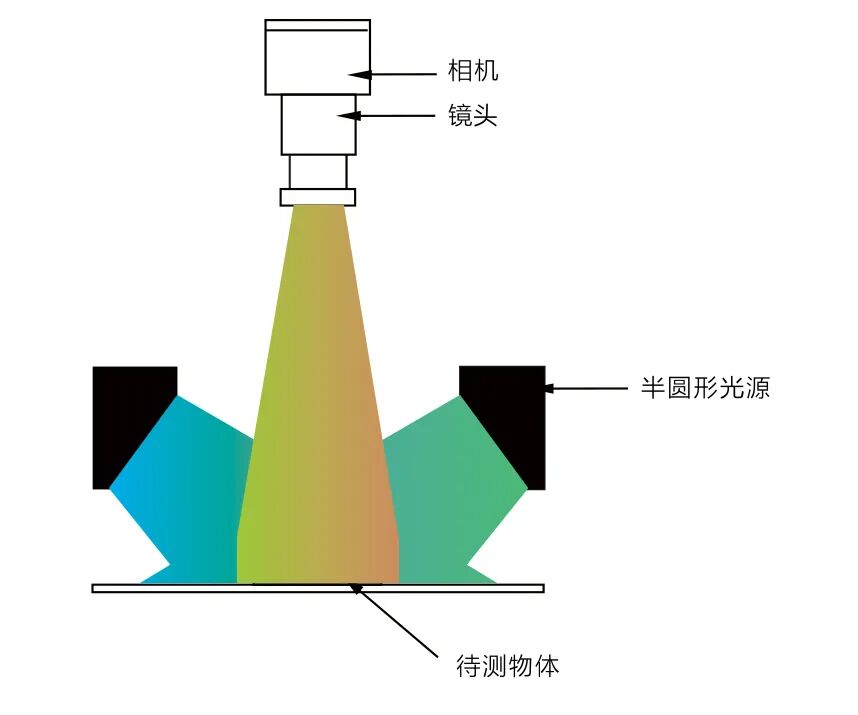

光路图

应用领域

◆   圆弧状物体轮廓，尺寸测量

◆   反光物体表面检测

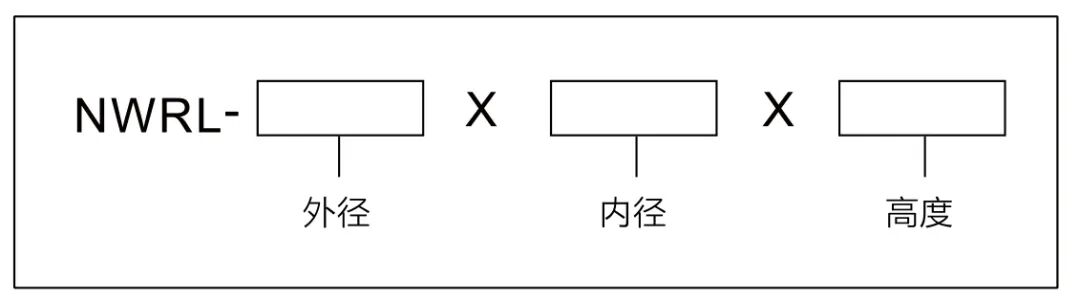

型号代码说明

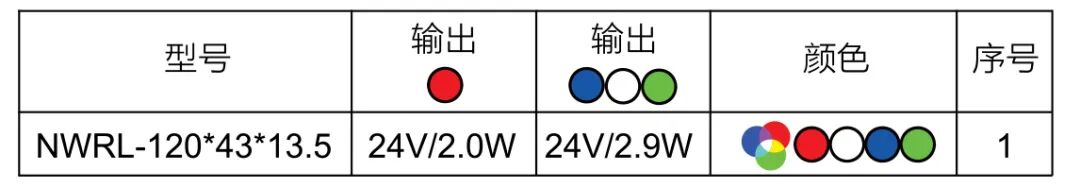

参数表

应用案例

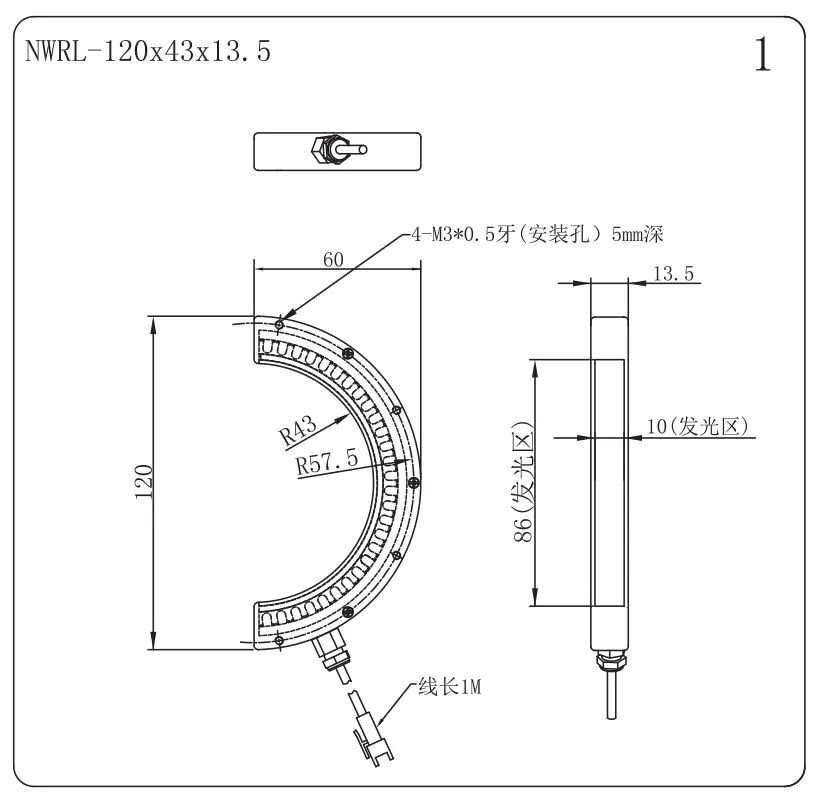

尺寸图（mm）
