六、光源配件

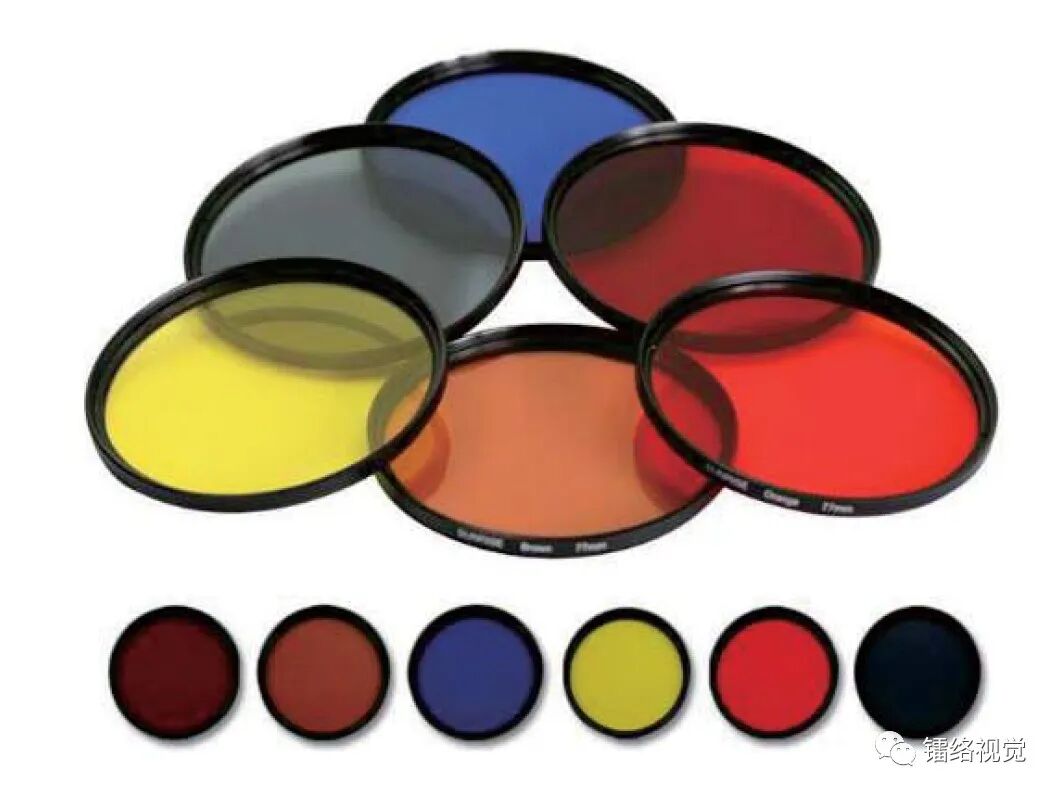

6.1 滤光片

滤光片在视觉系统中主要和镜头及光源配合，可以阻断或者选择性让部分波长的光线通过，可以滤除特定波段的光线，因此有些情况下滤光片会成为整个系统成像的关键因素之一。(红色滤光镜可以让红光(波长约625-740nm)通过、紫色滤光镜可以让紫光(波长约380-440nm)通过) 。

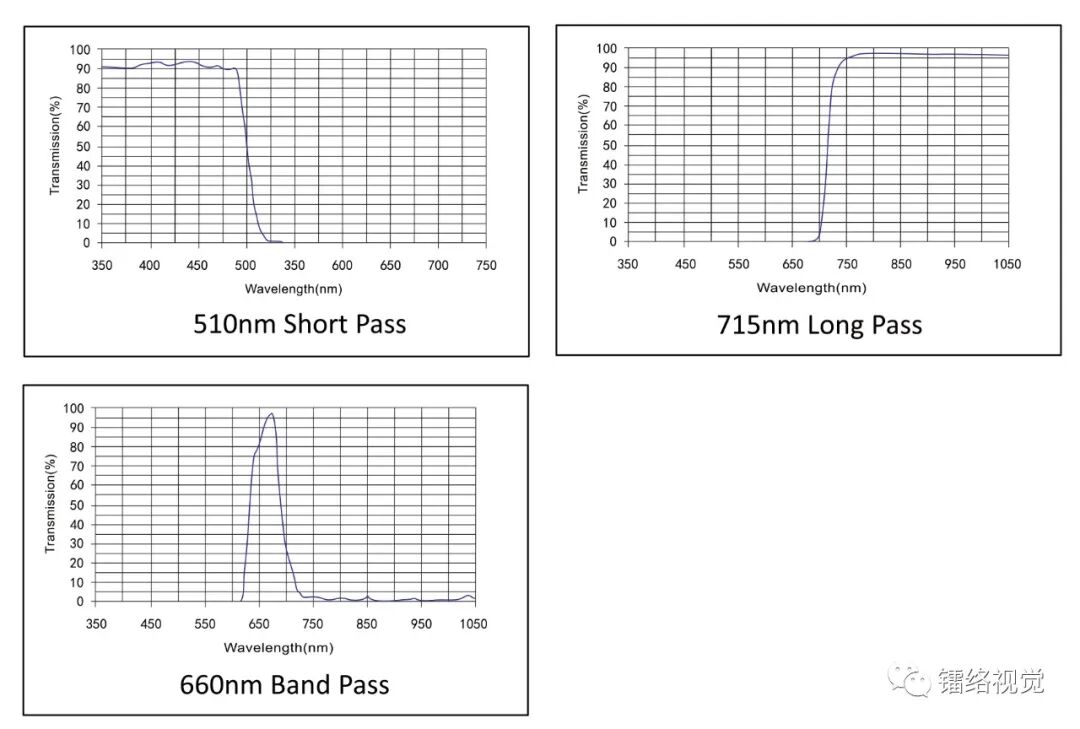

6.1.1 透光滤镜在机器视觉中的应用

      ① 透光滤镜基于波长过滤光

      ② 对于日光和汞蒸气灯光，滤镜可减少4%的光

      ③ 对于荧江灯光，滤镜可减少35%的光



6.2.1偏振光

光是一种电磁波，电磁波是横波，而振动方向与光波前进方向所构成的平面叫做振动面。振动面只限于某一固定方向的光叫做平面偏振光或线偏振光。



6.2.2   工作原理

      偏振片的工作原理是选择性地过滤来自某个方向的光线。通过过滤掉漫反射中的许多偏振光，从而减弱干扰光线的强度，并增加拍摄物体和背景之间的反差。

6.2.3   使用方法

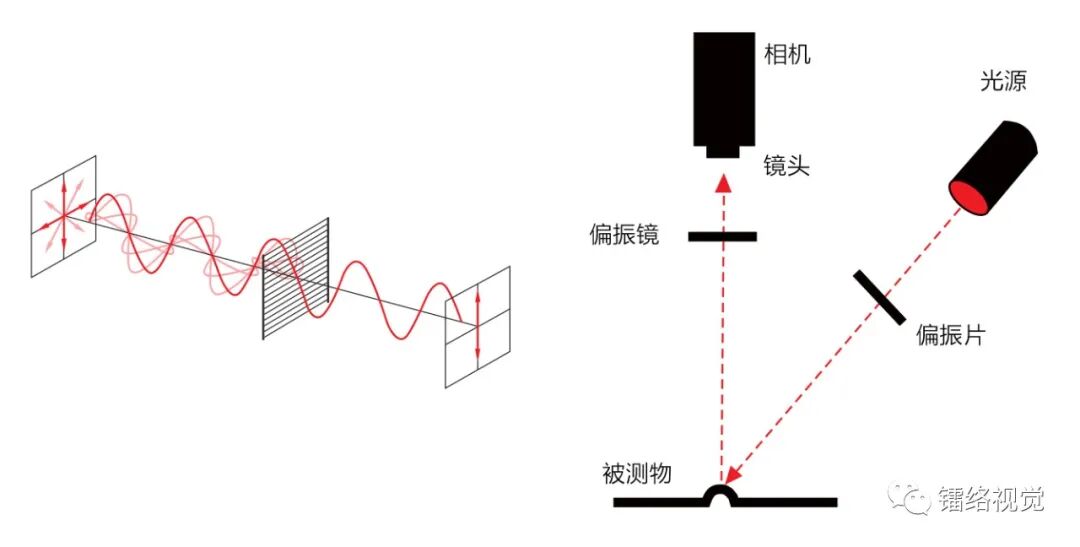

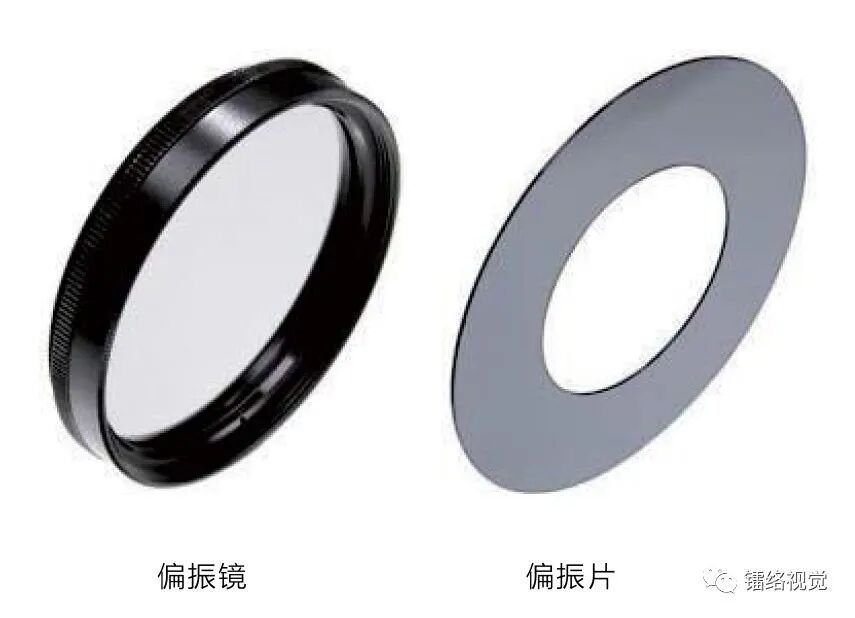

视觉行业里我们一般让光源发出的光经过一次偏振成为线偏振光，再在镜头下面加上一个偏振镜片，光线到镜头处经过二次偏振后进入镜头。下图中，我们把偏光板的方位固定，然后把偏光镜片缓缓转动，可发现透射光的强度随着偏光镜片的转动出现周期性的变化。每旋转180°，光强从最亮逐渐减弱到最暗，继续转动偏光镜片则光强从最暗逐渐增强到最亮。通过旋转其中一个偏振片，我们可以得到不同的图像效果，具体工作中偏振片的旋转角度取决于图像本身的效果。

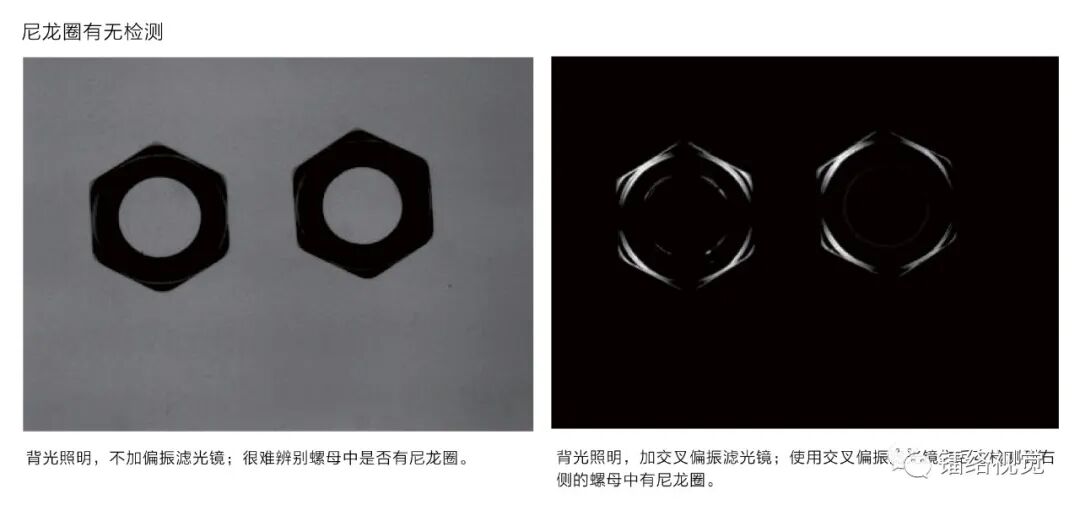

6.2.4   应用案例（滤除外乱光）

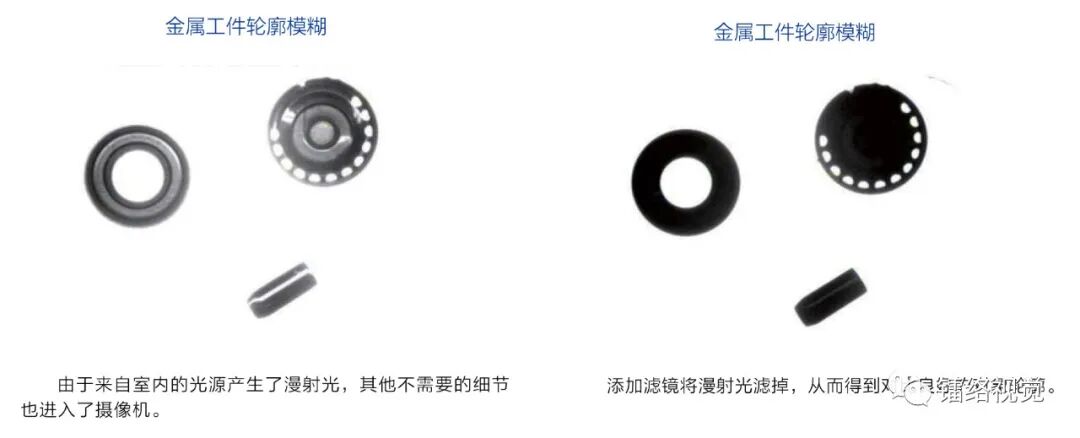

      工件的轮廓检测
